Factores importantes para escoger antena RFID

Cuando estamos pensando en integrar un sistema RFID es muy importante que tengamos en cuenta las especificaciones técnicas que debe tener las antenas RFID que instalemos. Las antenas RFID, a primera vista, pueden parecer muy similares entre sí, pero esta aparente uniformidad es engañosa, ya que es en los detalles técnicos donde estas antenas realmente se diferencian. Lo más importante que tenemos que tener en cuenta es la frecuencia, la polarización, ángulo de apertura y la ganancia.

El rango de frecuencias nos indica el espectro de ondas de radio en el que la antena puede operar de manera efectiva. La ganancia y la anchura del haz, por otro lado, nos proporcionan una idea de qué tan lejos y qué tan ampliamente puede la antena enviar y recibir señales. Y finalmente, la polarización nos informa sobre la orientación de las ondas de radio emitidas por la antena.

Entender estos parámetros puede ayudarte a seleccionar la antena que mejor se ajuste a tus necesidades y garantizar el éxito de tu proyecto RFID. Así, la profundidad y la precisión en el análisis de estas especificaciones técnicas se convierten en un factor clave para tomar una decisión informada y acertada.

Tipos de polarización de las antenas RFID

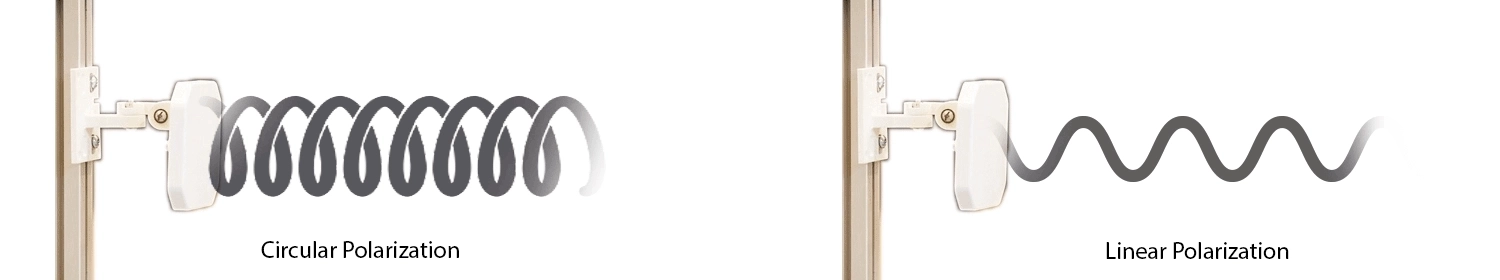

La polarización de una antena se refiere a la dirección en la que la antena emite y recibe ondas de energía. En el caso de las antenas RFID, existen principalmente dos tipos de polarización: lineal y circular.

Polarización Lineal

La polarización lineal ocurre cuando el campo eléctrico de una onda electromagnética se mantiene en un mismo plano durante su propagación. Las antenas con polarización lineal son ideales para cuando las etiquetas RFID se mantienen en una orientación constante relativa a la antena.

La polarización lineal puede ser vertical u horizontal, dependiendo de la orientación del campo eléctrico. Estas antenas son más simples y suelen ser más baratas en comparación con las antenas con polarización circular.

El mayor beneficio de las antenas de polarización lineal es que ofrecen un mayor rango de lectura en comparación con las de polarización circular cuando las etiquetas RFID están alineadas correctamente. Sin embargo, su principal desventaja es que, si la etiqueta RFID se mueve o se orienta de manera diferente, el rendimiento de la lectura puede verse afectado significativamente.

Las antenas de polarización lineal son comunes en aplicaciones donde la orientación de la etiqueta es conocida y constante, como en sistemas de seguimiento de manufactura o en cadenas de montaje.

Polarización Circular

La polarización circular, por otro lado, ocurre cuando el campo eléctrico de la onda electromagnética rota en un patrón circular a medida que la onda se propaga. Las antenas con polarización circular son preferibles cuando las etiquetas RFID cambian de orientación o posición con respecto a la antena.

La principal ventaja de las antenas de polarización circular es que proporcionan una lectura más consistente de las etiquetas RFID, independientemente de su orientación o posición. Sin embargo, suelen tener un rango de lectura más corto que las antenas de polarización lineal y también suelen ser más caras.

Las antenas de polarización circular pueden ser de giro a la derecha o a la izquierda, y son más complejas en su construcción que las de polarización lineal.

• Polarización Circular a la Derecha (RHCP, Right Hand Circular Polarization): En una onda con polarización circular a la derecha, si estás mirando en la dirección en la que se propaga la onda, el campo eléctrico gira en el sentido de las agujas del reloj.

• Polarización Circular a la Izquierda (LHCP, Left Hand Circular Polarization): Por el contrario, en una onda con polarización circular a la izquierda, el campo eléctrico gira en sentido contrario a las agujas del reloj cuando se mira en la dirección de propagación de la onda.

Las antenas de polarización circular son ideales para aplicaciones en las que la orientación de las etiquetas RFID puede variar, como en el seguimiento de bienes en un almacén, en sistemas de control de acceso, o en carreras de maratón, donde se usan para rastrear a los corredores.

La elección entre polarización lineal y circular depende en gran medida de la aplicación específica y las condiciones en las que se utilizará el sistema RFID. Por lo tanto, es importante tener en cuenta estos factores al elegir el tipo de polarización para un sistema RFID.

Frecuencias de las antenas

Como hemos explicado en otros artículos, es esencial tener claro que frecuencia necesitamos para nuestro sistema RFID. Comprender las diferentes frecuencias RFID y cómo interactúan con diferentes materiales y entornos es fundamental para elegir la antena RFID correcta para tu sistema y aplicación específicos.

• Antenas UHF: Las antenas RFID de Ultra Alta Frecuencia (UHF) operan en rangos que varían entre 860-960 MHz, dependiendo de la regulación del país. Las antenas UHF pueden tener rangos de lectura hasta de 12 metros o más, lo que las hace ideales para aplicaciones de seguimiento de inventario, gestión de la cadena de suministro, control de acceso vehicular a larga distancia y carreras deportivas. Sin embargo, son más susceptibles a las interferencias por líquidos y metales.
• Antenas HF: Las antenas RFID de Alta Frecuencia (HF) trabajan en la banda de 13.56 MHz. Tienen un rango de lectura que puede llegar hasta un metro. Al igual que las antenas LF, las antenas HF son relativamente inmunes a las interferencias ambientales. Las aplicaciones comunes de las antenas HF incluyen la gestión de documentos, bibliotecas, y pagos sin contacto.
• Antenas LF:  Las antenas RFID de Baja Frecuencia (LF) operan en un rango de frecuencia de 125 a 134.2 kHz. Estas antenas son ideales para aplicaciones de corto alcance, generalmente menos de medio metro, y son menos susceptibles a interferencias por metales o líquidos. Esto las hace adecuadas para aplicaciones como el seguimiento de animales, control de accesos o identificación de vehículos.

La ganancia de las antenas y el ancho de haz

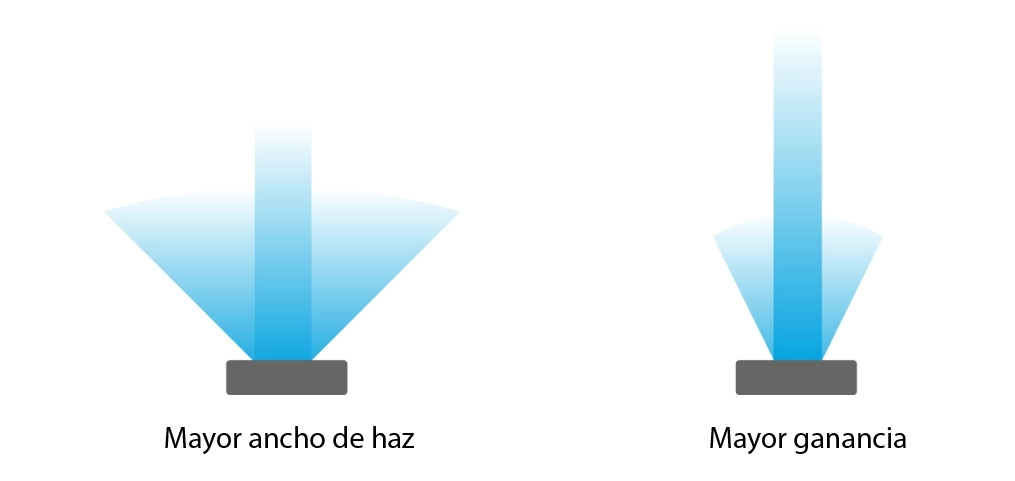

La ganancia y el ancho de haz son dos atributos de la antena que van relacionados. A mayor ganancia, menor será el ancho de haz y al revés, cuando menor sea la ganancia, mayor será el ancho de haz.

La ganancia de una antena RFID alude a su habilidad para concentrar la energía de la radiofrecuencia en una dirección específica, incrementando la intensidad de la señal en dicha dirección. La ganancia se cuantifica en decibelios isotrópicos (dBi). El ángulo de apertura, también conocido como ángulo de haz o ancho de haz, representa la amplitud de la cobertura que una antena RFID puede ofrecer. Este factor tiene un efecto directo en el área en la que las etiquetas RFID pueden ser leídas y escritas.

Si el ángulo de apertura es amplio, la antena proporcionará una mayor cobertura, posibilitando la lectura y escritura de etiquetas en un área extensa. Pero un ángulo de apertura amplio puede conllevar un mayor riesgo de interferencias, lo que puede comprometer la precisión de la lectura de las etiquetas. En cambio, un ángulo de apertura más estrecho puede brindar una mayor precisión en la lectura, aunque limita el área de cobertura.

Aspectos a tener en cuenta al escoger una antena RFID

La elección del tipo de antena y su polarización es fundamental para el funcionamiento eficaz de un sistema RFID. A continuación, se enumeran algunos de los factores clave que deben considerarse al hacer esta elección.

• Entorno de Operación: Las condiciones ambientales pueden influir significativamente en la selección de la antena. Por ejemplo, en entornos con alta humedad o presencia de metales, es posible que se necesite una antena con características específicas para garantizar un rendimiento óptimo.

• Orientación de las Etiquetas: Como mencionamos anteriormente, la orientación y movimiento de las etiquetas RFID puede influir en la elección de la polarización. Si las etiquetas están en una orientación constante, la polarización lineal puede ser la opción más eficiente. Por otro lado, si las etiquetas cambian de orientación o posición con respecto a la antena, la polarización circular sería la mejor opción.

• Rango de Lectura Requerido: La distancia a la que se necesita leer las etiquetas RFID también influirá en el tipo de antena que se elija. Algunas antenas, como las UHF, pueden leer a distancias más largas, mientras que otras, como las LF y HF, son más adecuadas para lecturas a corto alcance.

• Coste: El costo también puede ser un factor decisivo. Dependiendo del presupuesto disponible, podría ser más apropiado elegir un tipo de antena o polarización sobre otro.

• Regulaciones Locales: Las regulaciones y estándares locales pueden limitar los tipos de antenas y bandas de frecuencia que se pueden utilizar, por lo que es esencial verificar estas regulaciones antes de seleccionar una antena.

Otros factores a tener en cuenta de las antenas RFID

Además de la polarización, ganancia, y frecuencia, hay otros aspectos que pueden influir en el rendimiento de un sistema RFID. Entre ellos, el tamaño de la antena es un factor crucial. Las dimensiones físicas de una antena nos marcará el espacio de instalación que tenemos. Podemos tener una antena que es perfecta para nuestras necesidades, pero que por su tamaño o grosor no se puede instalar en la ubicación deseada.

En cuanto a la protección ambiental, es fundamental tener en cuenta las condiciones en las que la antena va a operar. Por ejemplo, si se va a instalar al aire libre, la antena debe ser resistente al agua y a los rayos UV para evitar daños por la lluvia o la exposición al sol. Del mismo modo, si se va a usar en un entorno industrial, puede ser necesario que la antena resista el polvo, la grasa o las vibraciones. Por tanto, la elección de una antena con el nivel adecuado de protección ambiental es esencial para garantizar su durabilidad y fiabilidad a largo plazo.

Finalmente, el tipo de conexión es otro factor importante, ya que las antenas RFID pueden conectarse al lector RFID mediante diferentes tipos de conexiones. La elección del tipo de conexión dependerá en gran medida de las necesidades específicas de la instalación y del sistema. Las conexiones por cable, como las conexiones coaxiales, suelen proporcionar una transmisión de señal de alta calidad, pero debemos tener en cuenta que tipo de conector tiene para que nuestras antenas RFID funcionen correctamente.
